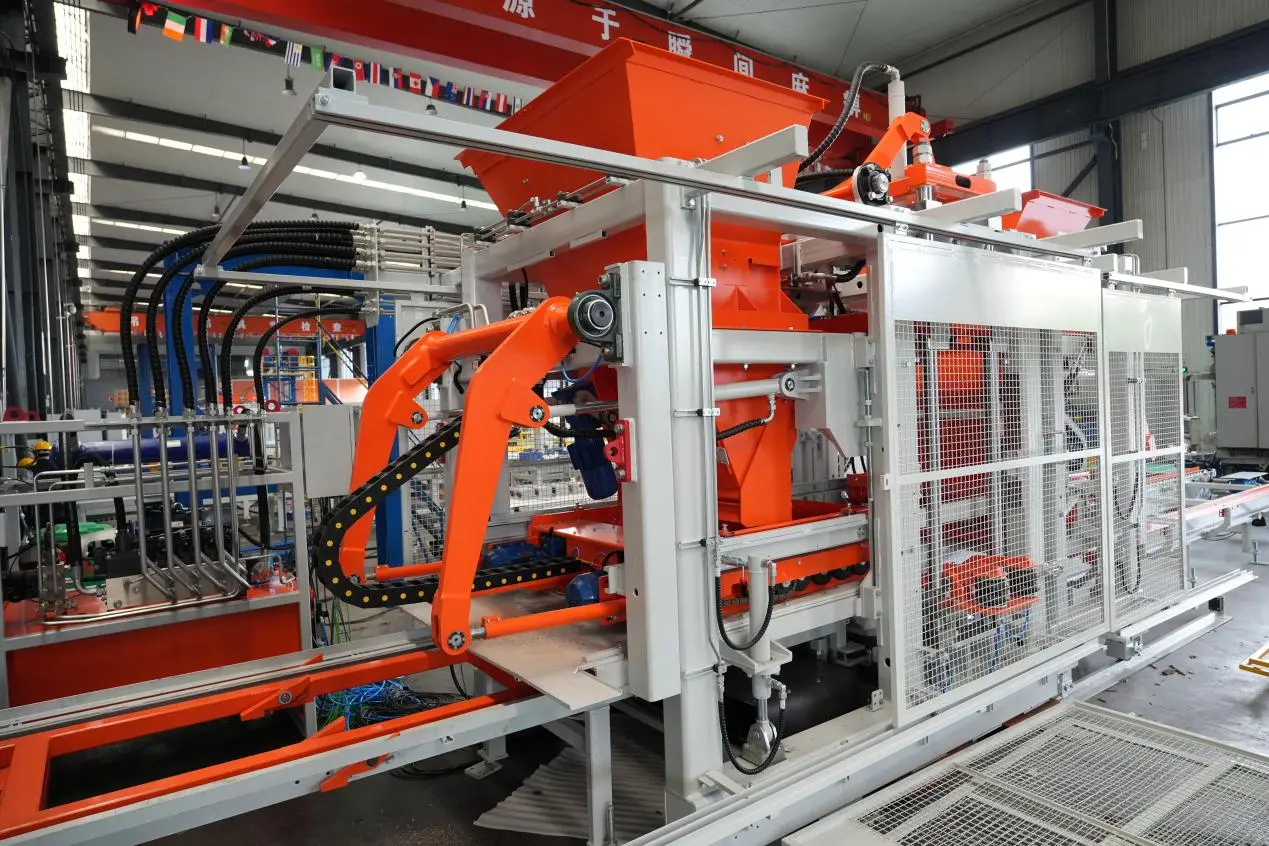

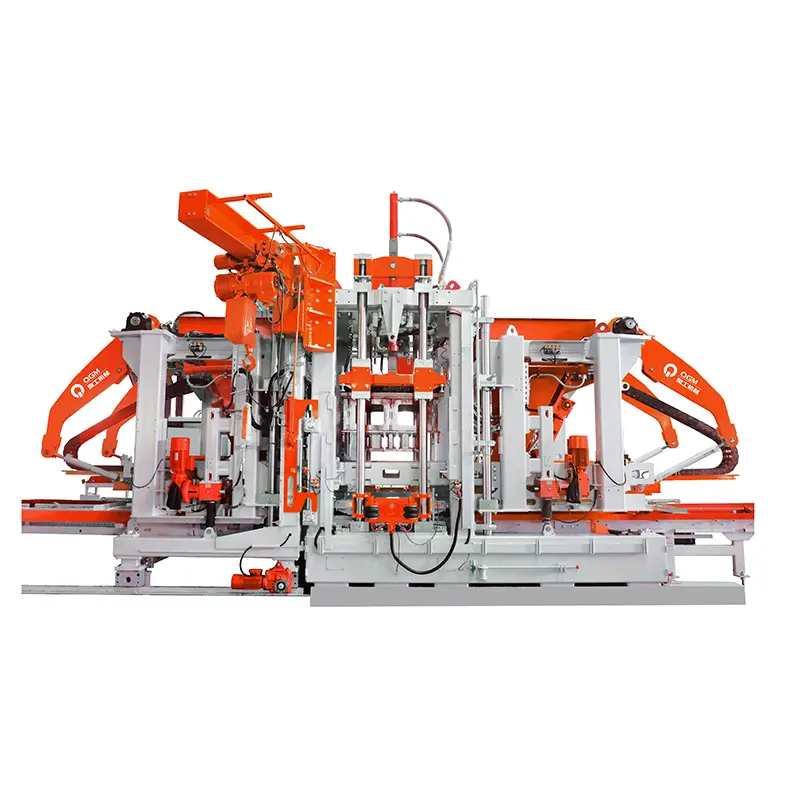

T18 Betontermékgyártó gép

A gép az ipari szilárd hulladékok széles skáláját képes hatékonyan hasznosítani, beleértve a kohászati ​​hulladékot, az építési és bontási hulladékot, a bányászati ​​hulladékot, acélsalakot, széntömlőt, pernyét és kemencesalakot, kiváló minőségű betontömbök, járdaszegélykövek, kőutánzatok PC burkolólapok, térburkoló tömbök és vízáteresztő burkolatok előállításához. Ezeket a termékeket széles körben használják épületépítésben, önkormányzati tervezésben, szivacsvárosi projektekben, tájépítészetben és infrastruktúra-fejlesztésben, így hatékony, intelligens, környezetbarát és alacsony szén-dioxid-kibocsátású megoldást kínálnak az ügyfeleknek a betontermékek gyártásához.

I. Műszaki előírások

II. Technikai előnyök

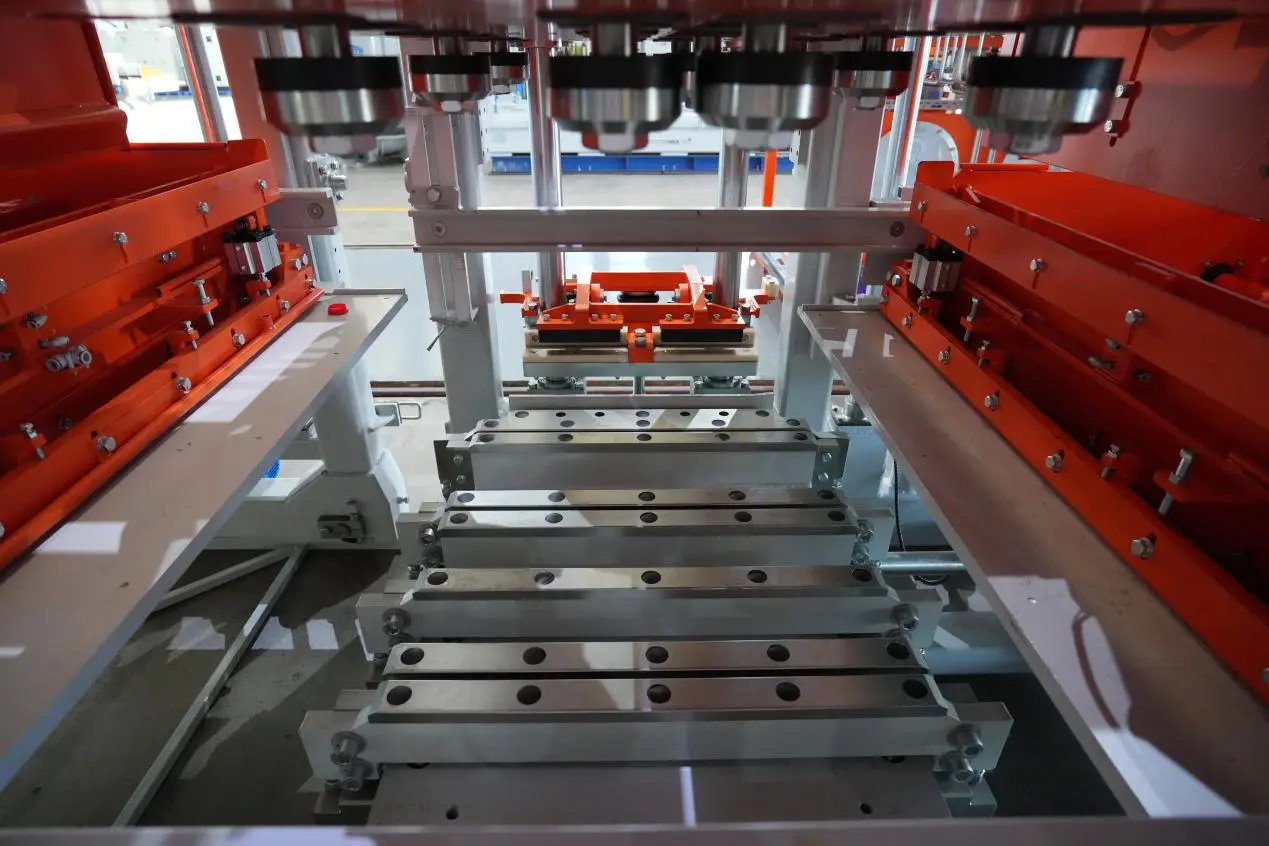

1. Négy tengelyes szervo vibrációs rendszer

A T18 fejlett négytengelyes szervo vibrációs rendszerrel van felszerelve, amelyben négy szervomotor egymástól függetlenül hajt meg négy excentertengelyt rugalmas tengelykapcsolókon keresztül a precíz szinkronvezérlés érdekében. Az excentrikus tengelyek szimmetrikusan vannak elrendezve, hatékonyan kioltva a vízszintes vibrációs erőket, miközben erőteljes és stabil függőleges rezgést keltenek.

A szervorendszer lehetővé teszi az excentrikus szög pontos beállítását, és fokozatmentesen szabályozza a vibrációs erőt 0°-tól a maximális amplitúdóig. A vibrációs paraméterek optimalizálhatók a különböző termékek és betonkeverékek szerint, ami nagyobb terméksűrűséget, jobb formázási minőséget és nagyobb gyártási stabilitást eredményez.

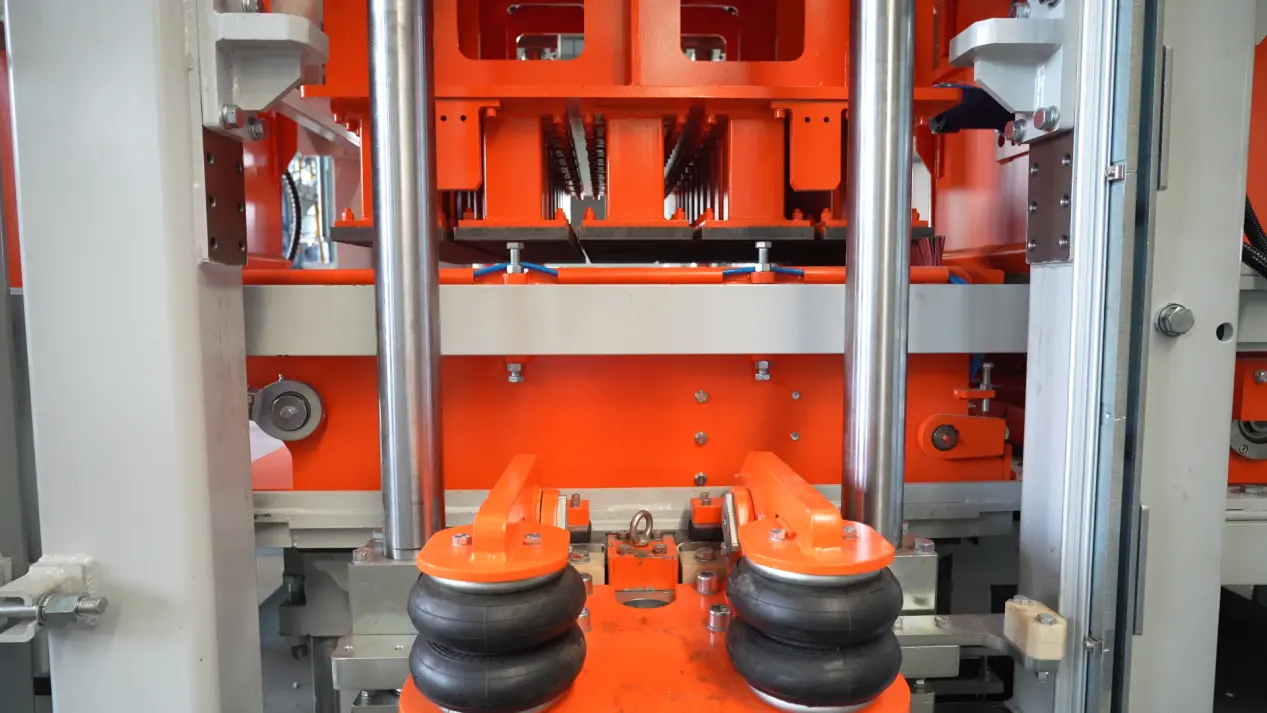

2. Légzsák formák rögzítő rendszere

A gép légzsák-forma-rögzítő rendszert alkalmaz, pneumatikus légrugókat használva az öntőforma gyors reteszeléséhez és kioldásához.

A hagyományos mechanikus rögzítőrendszerekhez képest a légzsák kialakítása gyorsabb reakciót, egyenletes szorítóerőt és pontos pozícionálást kínál. Kiváló formastabilitást biztosít a vibráció során, miközben jelentősen csökkenti a formaváltási időt és javítja a gyártási hatékonyságot.

3. Rezgő szabotázsfej rendszer

A szabotázsfej egy légzsák gyorsreteszelő mechanizmussal rendelkezik, amely lehetővé teszi a gyors telepítést, cserét és biztonságos rögzítést a karbantartási hatékonyság javítása és a gyártási állásidő minimalizálása érdekében.

A szabotázsfej mindkét oldalára szerelt nagy teljesítményű vibrációs motorok szinkronban működnek a fő vibrációs rendszerrel, egyenletesebb betontömörítést biztosítva, és kiváló terméksűrűséget, méretpontosságot és felületi minőséget biztosítanak.

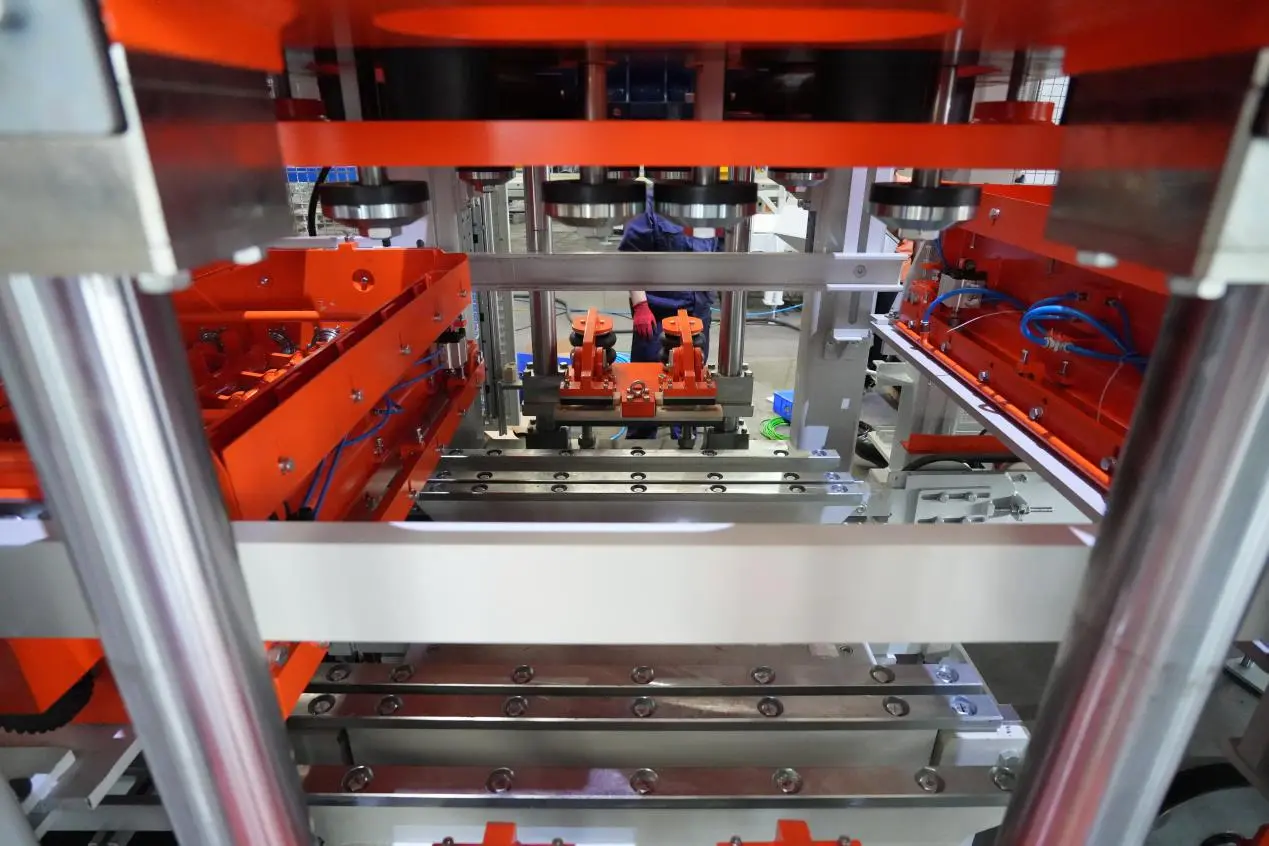

4. Gyors formaváltó eszköz

A T18 egy gyors formacserélő eszközzel van felszerelve, amely automatikusan behelyezi, pontosan pozícionálja és gyorsan eltávolítja a formákat, felváltva a hagyományos kézi cserét.

Ez a rendszer jelentősen csökkenti a szerszámcsere idejét, maximalizálja a gépek kihasználtságát, és lehetővé teszi a gyors gyártásváltást sokféle betontermék esetében.

5. Alsó anyagadagoló rendszer

A hidraulikus hajtású alsó anyagadagoló rendszer pontosan szabályozza a henger sebességét és az adagolóerőt, hogy biztosítsa a beton egyenletes és stabil betöltését a formaüregekbe.

A rendszer zökkenőmentesen működik, és hatékonyan minimalizálja az anyagok eltömődését, szivárgását és az egyenetlen eloszlást, biztosítva az egyenletes anyagfeltöltést minden termékhez, miközben javítja a termék minőségét és a gyártás folytonosságát.

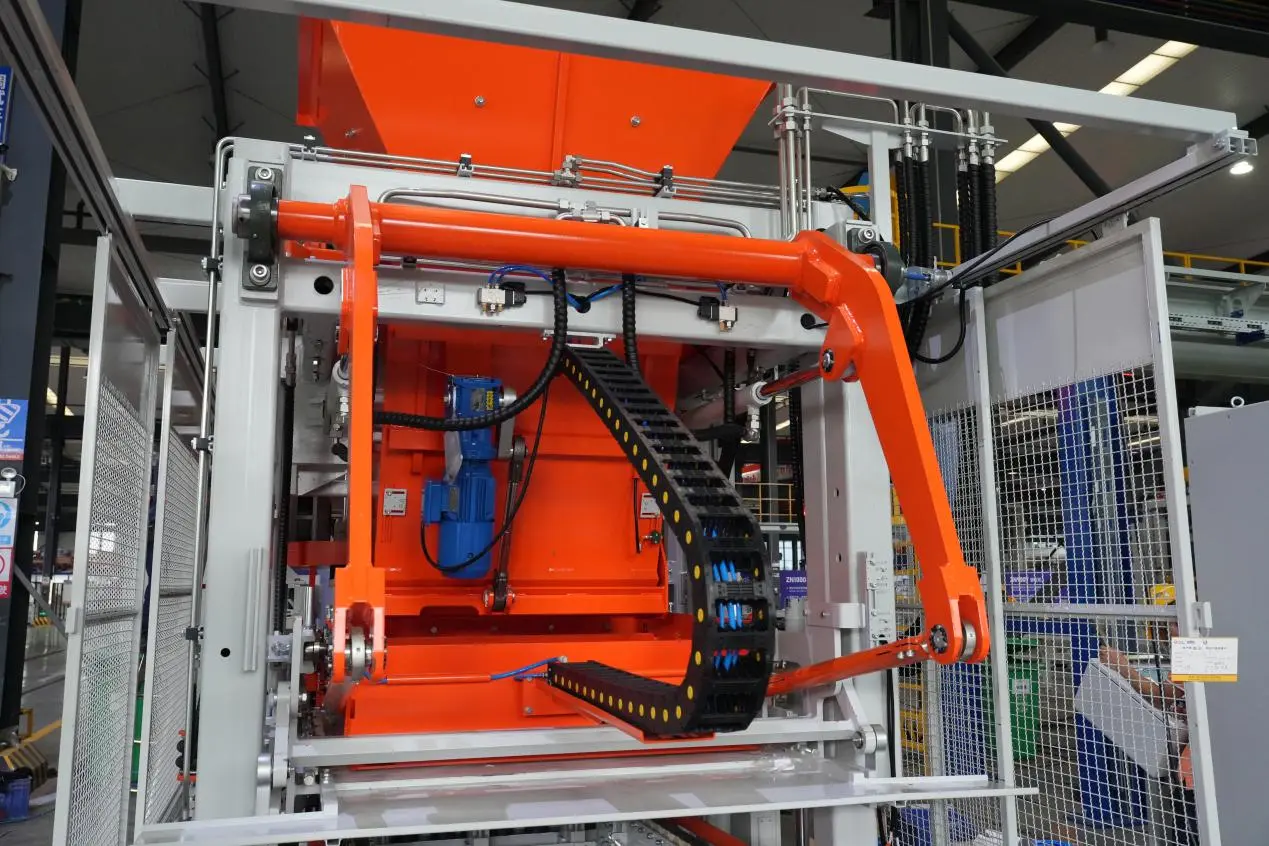

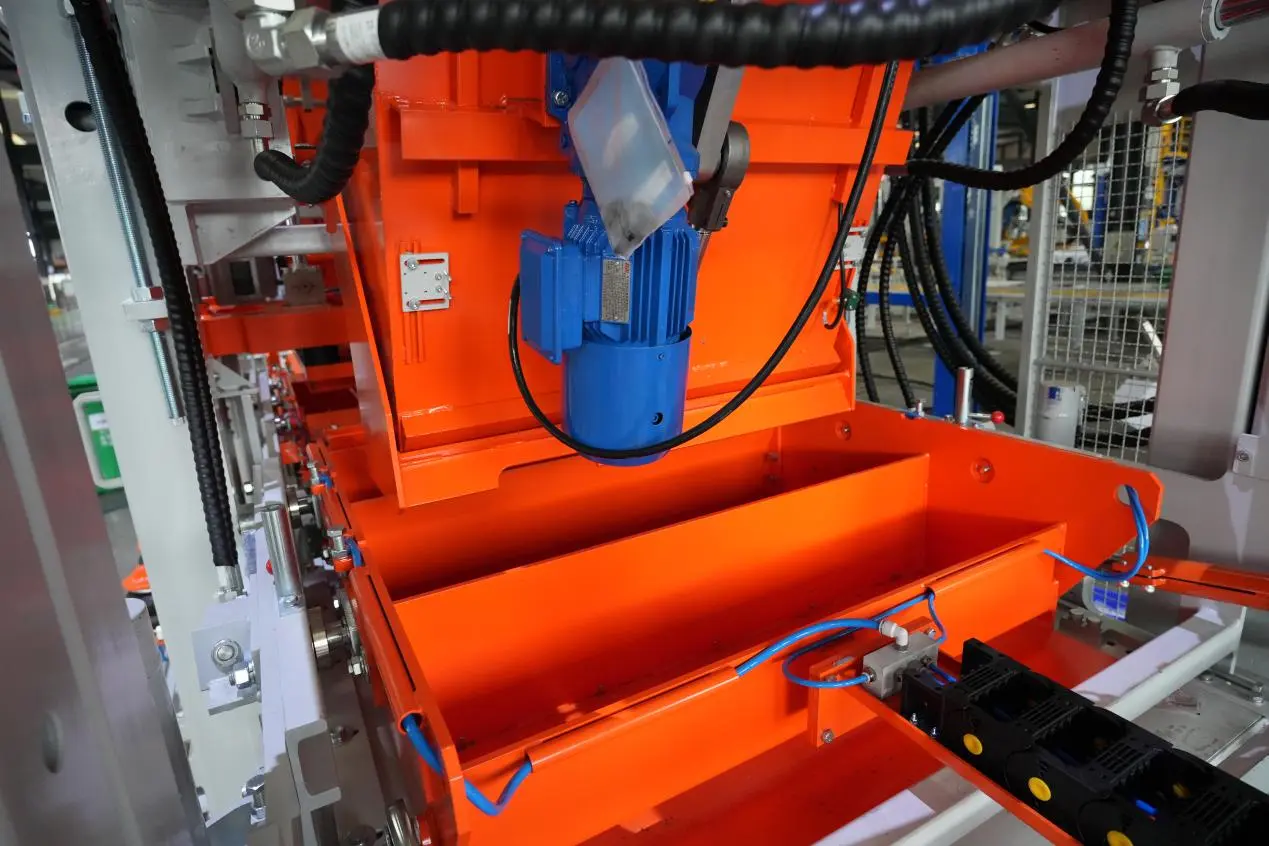

6. 360°-ban forgó ívelődésgátló rendszer

Az anyagadagoló 360°-ban forgó, ívelésgátló rendszerrel van felszerelve, amelyet egy független hajtóműves motor hajt meg, amely folyamatosan forgatja a kopásálló keverőlapátokat az anyagadagolási folyamattal szinkronban.

A hagyományos lengő- vagy vibrációs típusú ívelésgátló eszközökkel összehasonlítva a 360°-ban forgó rendszer teljesen kiküszöböli az anyag holtpontjait, hatékonyan akadályozza meg az anyagok áthidalását és eltömődését, valamint jelentősen csökkenti a gyártási leállás idejét.

Moduláris felépítése lehetővé teszi a kopásálló pengék gyors cseréjét, miközben sima működést, alacsony zajszintet, csökkentett kopást és hosszabb élettartamot biztosít.

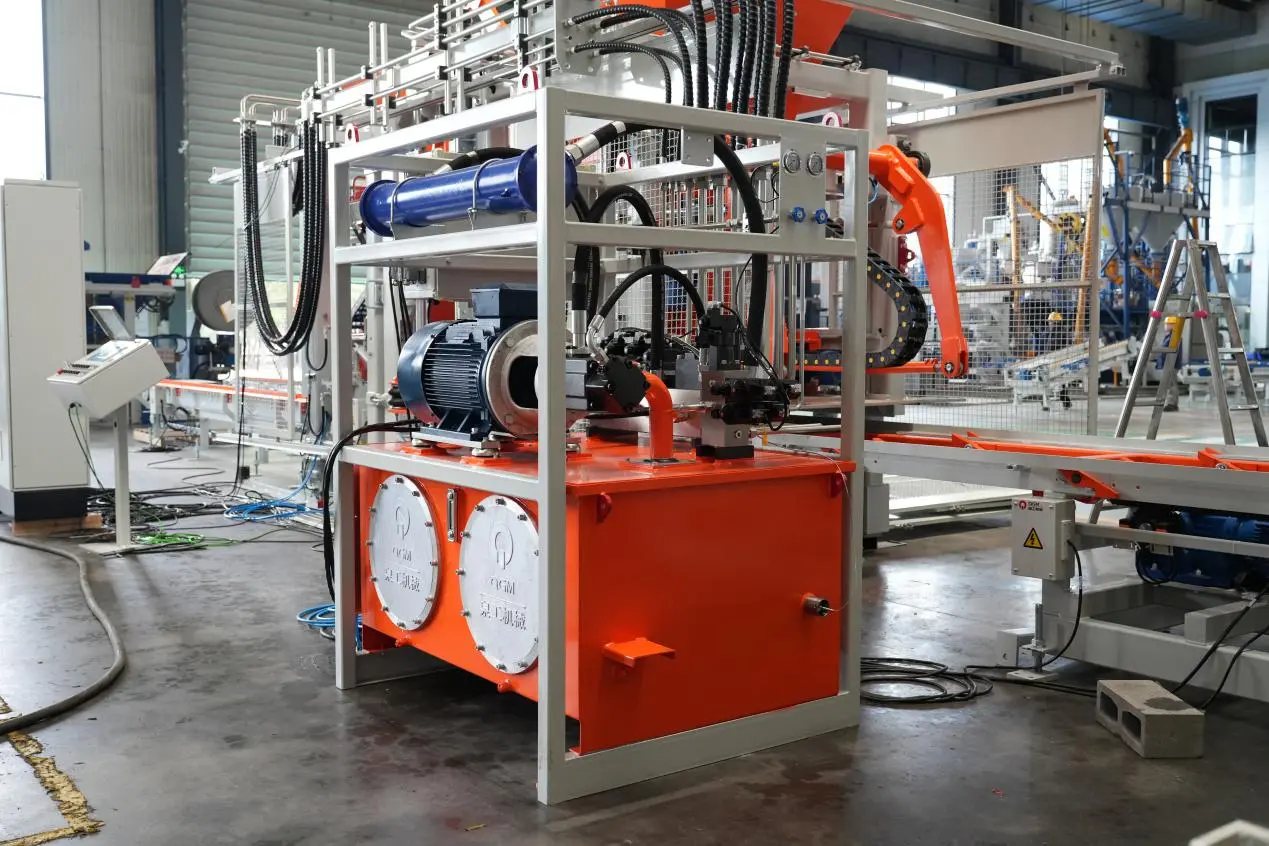

7. Integrált hidraulikus rendszer

A T18 integrált hidraulikus tápegységgel rendelkezik, amely a hidraulikus tápegységet, a vezérlőrendszert és az olajköröket egy kompakt modulban egyesíti, hogy stabil és megbízható hidraulikus teljesítményt biztosítson az egész gép számára.

A hagyományos osztott hidraulikus rendszerekhez képest az integrált kialakítás csökkenti a külső csővezetékeket, minimalizálja a szivárgás kockázatát, javítja a rendszer stabilitását és egyszerűsíti a karbantartást. Ezenkívül gyors reagálást, stabil hidraulikus nyomást, alacsony energiafogyasztást és megbízható folyamatos működést biztosít, így biztosítva a hosszú távú, nagy hatékonyságú termelést.

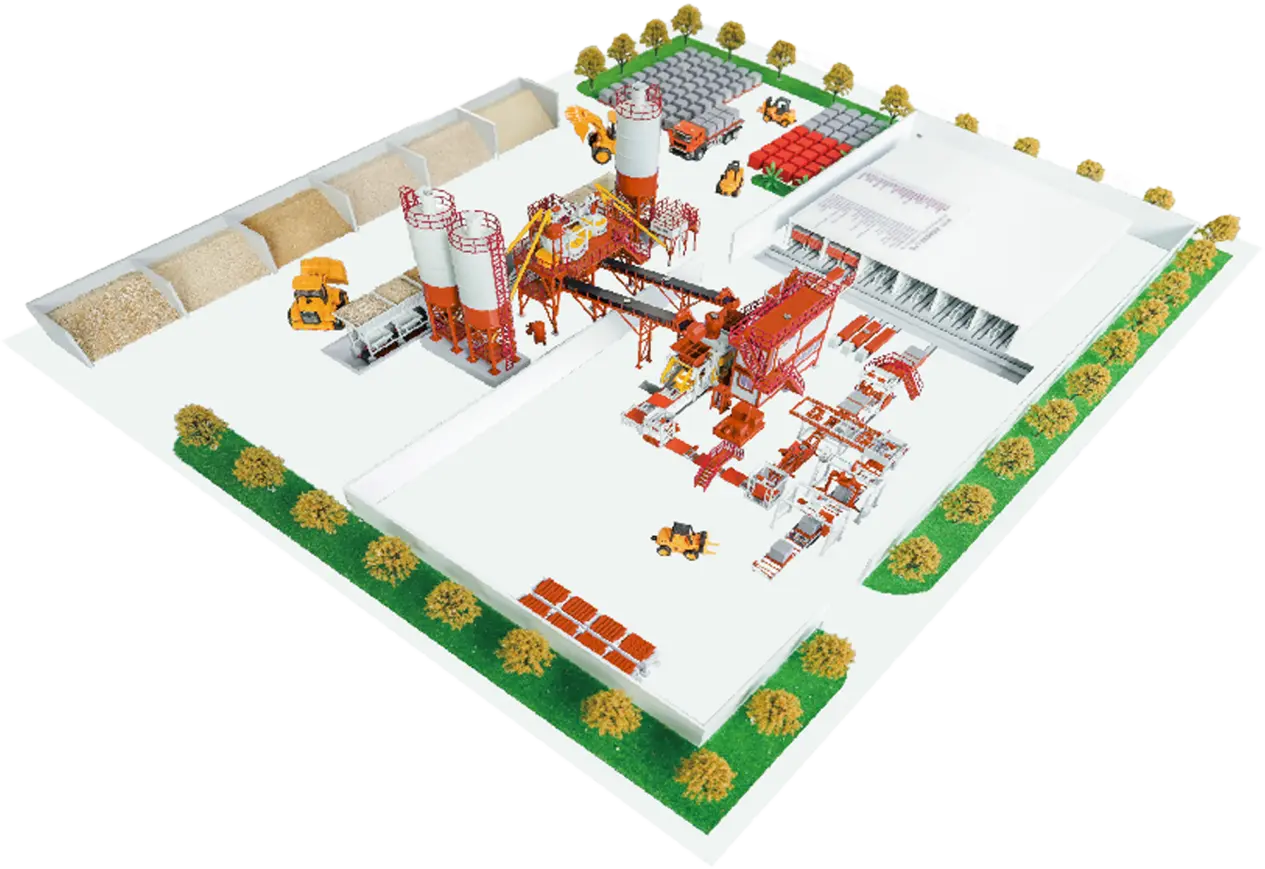

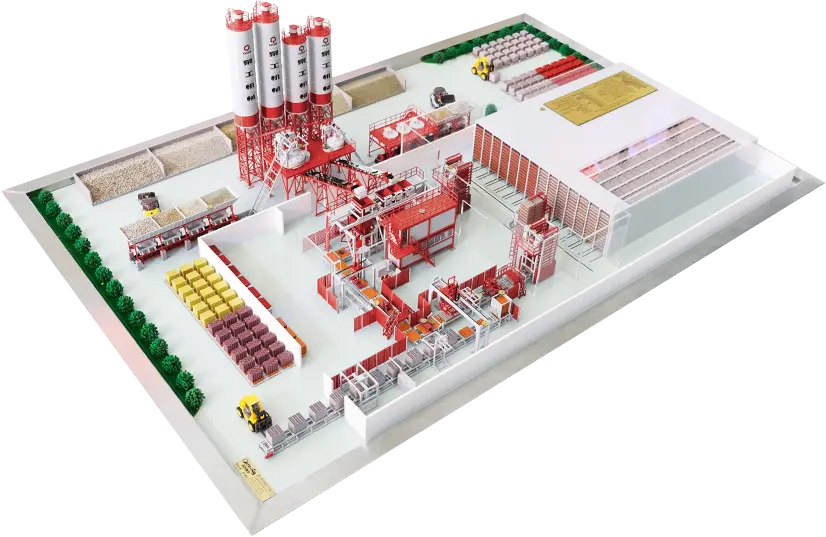

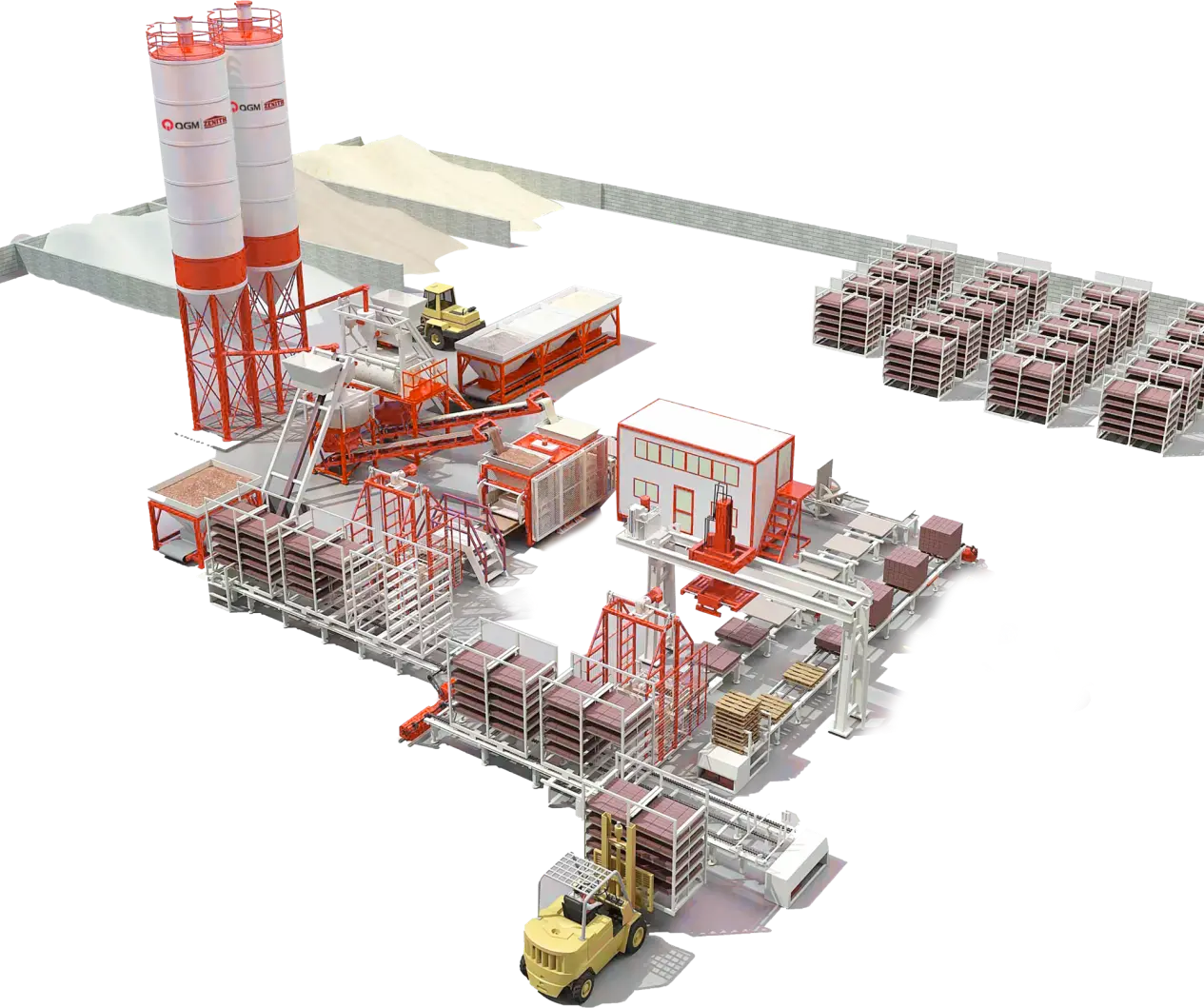

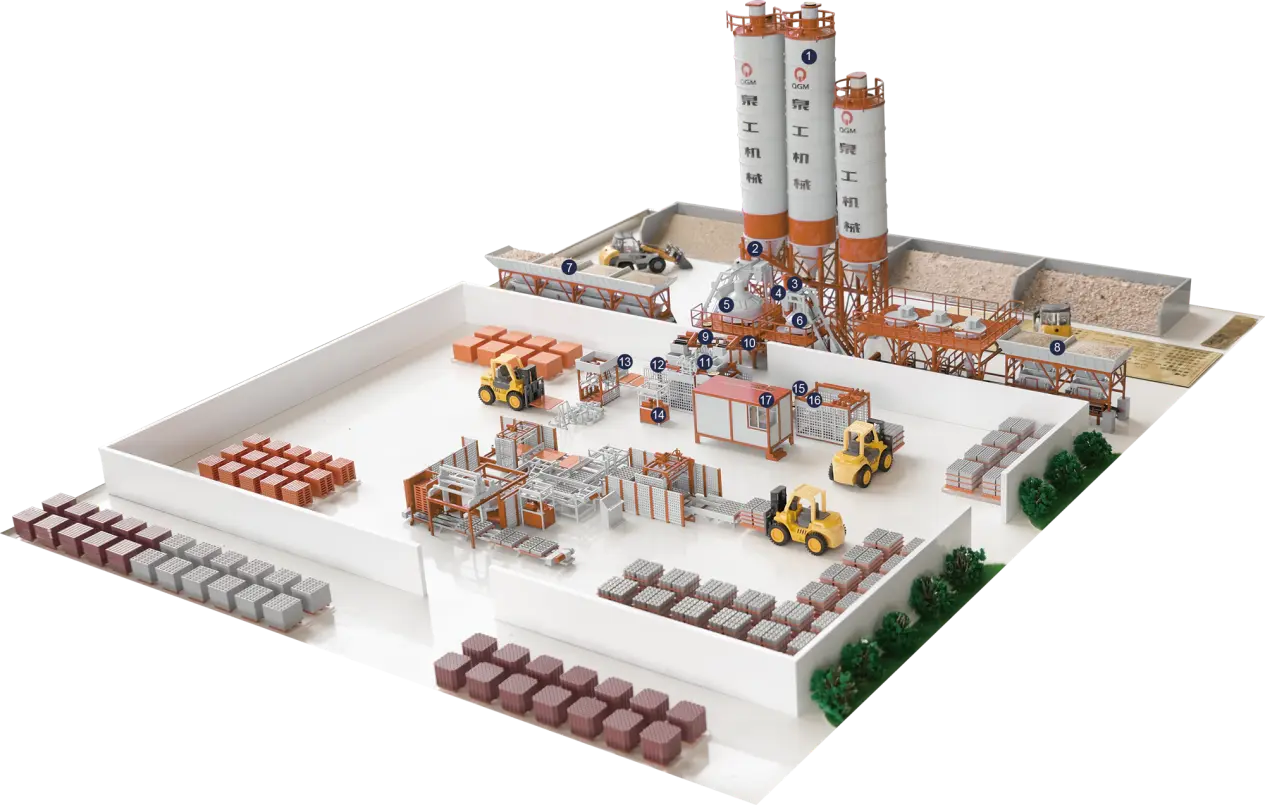

III. T18 gyártósor elrendezése

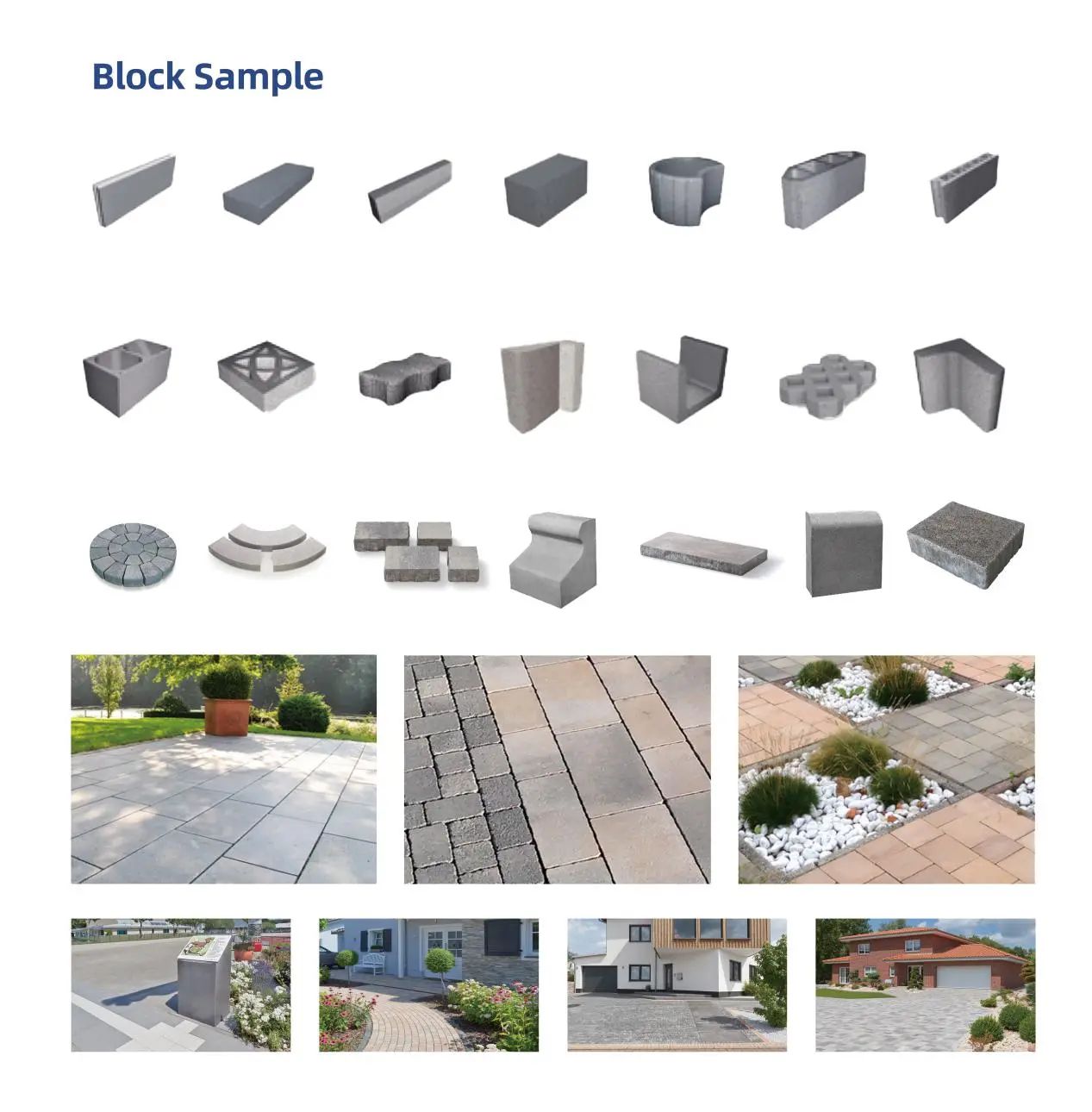

IV. Termékminták és alkalmazási forgatókönyvek
